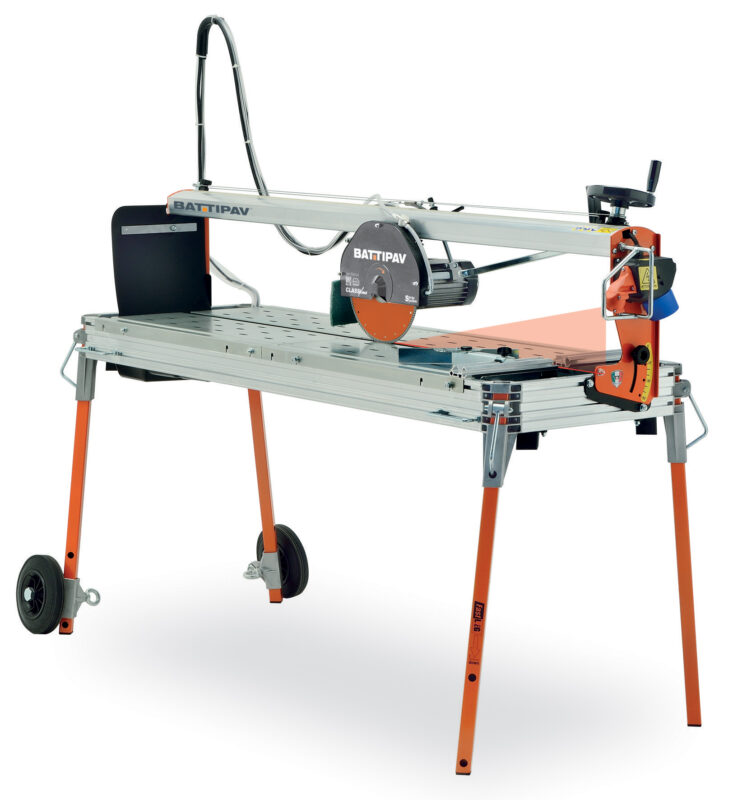

CLASS PLUS 1300S

Aprašymas
CLASS PLUS – tai radialinis plytelių pjaustytuvas, idealus porceliano
akmens, plytelių ir marmuro pjovimui tiesiai ir 45° kampu.
Naujas dizainas su avangardinėmis techninėmis naujovėmis, tvirtas ir tikslus, komplektuojamas
GALINGAS MOTORIAUS Slankiojanti pjovimo galva ir Pasviręs variklis, skirtas dirbti su 25 mm deimantiniu varikliu.
gres.
Lazerinis instrumentai ir komplektas Ratukai yra tiekiami standartiškai tik “S” versijai.
Įrengtas:
– Vienfazis variklis 230V~50Hz 1,4Kw
– Slankiojanti pjovimo galva ir Pasviręs variklis
– Reguliuojama apsauga
– Reguliuojama
– Reguliuojama kobril. goniometras Atrama
– Vandens perdirbimo siurblys, tipas S1/4
Aušinama vandeniu
Diskas Ø250 mm specialus gres įskaičiuota

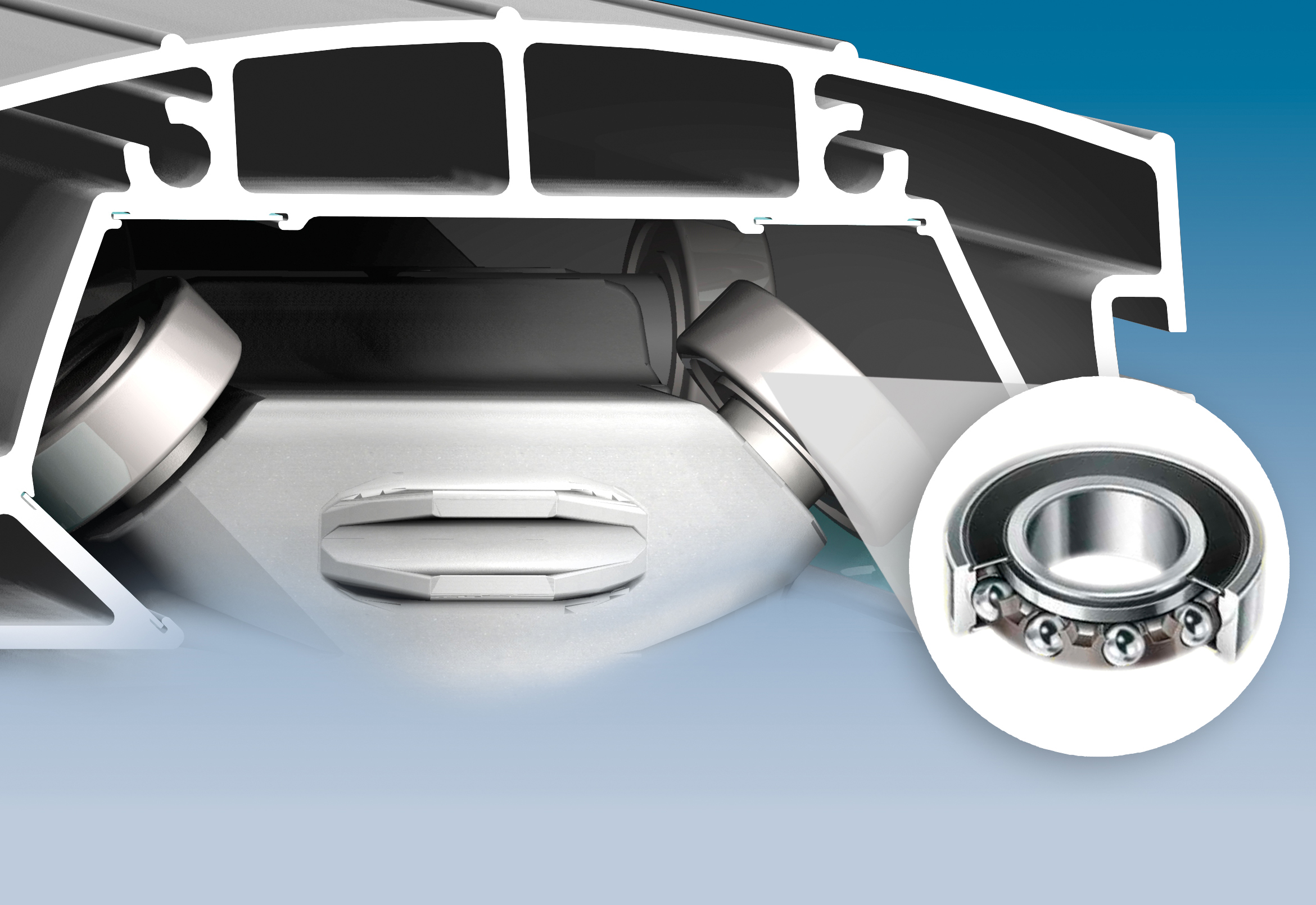

Tilto konstrukcija
Bėgis yra ekstruzinis aliuminio, pasižymintis dideliu atsparumu sukimo įtempiams. Jame yra keičiami nerūdijančio plieno guoliai-vikšrai. Absoliutus pjovimo tikslumas.
VALDYMO PLOKŠTE
Valdymo plokštę sudaro:
• Jungiklis su atleidimo spirale.
• Šiluminė apsauga.
• Lazerinis instrumentas maksimaliam pjovimo tikslumui.
Vežimėlis
Vežimėlis variklių grupė slysta su 8 rutuliniais guoliais ant keičiamos vėžės.
Nerūdijančio plieno pjovimas. horizontaliai pasukamas ir gali būti užfiksuotas numatytame aukštyje. Sukuria bet kokias formas.
SANDĖLIAVIMAS
Sukurtas taip, kad būtų sumažintas iki minimumo apkrovimas Vežimėlio metu ir, svarbiausia, sandėliavimo vieta.

Šoninis stalas matmenys
1354×523 mm
Staklių matmenys
1755 x 675 x H 1300 mm plytelė
55 kg
Svoris
Svoris kg įstrižas pjovimas
820X820 mm (920×920 mm su A. max 42 mm)
Maksimalus pjovimo ilgis
1160 mm (1300 mm su A. max 42 mm)
Maksimalus pjovimo storis
65 mm
Maksimalus pjovimo storis
65 mm
Maksimalus pjovimo pjovimo (55 mm) mm
Maksimalus pjovimo gylis su 2 perėjimai
80mm
Sukimosi greitis
2800rpm
Variklio galia
1,8Hp / 1,4Kw
Terminė apsauga
170°C
Variklio tipas
Variklio tipas
Vienfazis0H30Vrank5H30V skylė
Ø25,4 mm (taip pat Ø15,8mm)
Deimantinio disko skersmuo
Ø250 mm
Vandens siurblys
S1/4
Vandens talpos tūris
Min. 22 / Maks. 28 litrai
Šoninių plytelių atrama
Pasirenkama
Ilga anga šoninių plytelių atramai
Pasirenkama
Plytelių fiksavimo sistema
Pasirenkama
Pjovimo eigos sistema
Standartinė
Prailginimas Šoninis stalas
Pasirenkamas
Ratukai
Stintiniaiardbr>Stintinaiard
Stantistrabr> instrumentas
Standartinis

CLASS PLUS yra radialinis plytelių pjaustytuvas, idealus porceliano
akmens, plytelių ir marmuro pjovimui tiesiai ir 45° kampu.
Naujas dizainas su avangardinėmis techninėmis naujovėmis, tvirtas ir tikslus, komplektuojamas
GALINGAS VARIKLIS Slankiojanti variklis0 yra sukonstruotas. mm specialios gres.
Lazerinis instrumentai ir komplektas Ratukai yra tiekiami standartiškai tik “S” versijai.
Įrengtas:
– Vienfazio variklis 230V~50Hz 1,4Kw
– Slankiojanti pjovimo galva ir Pasviręs variklis>
– Šiluminė apsauga
Reguliuojamoji jungiklis–Atleidimas Reguliuojamas goniometras Atrama
– Vandens recirkuliacinis siurblys, tipas S1/4
Aušinama vandeniu
Diskas Ø250 mm specialus gres įskaičiuota

Tilto konstrukcija
Bėgis yra ekstruzijos būdu iš aliuminio, pasižymintis dideliu atsparumu sukimo įtempiams. Jame yra keičiami nerūdijančio plieno guoliai-vikšrai. Absoliutus pjovimo tikslumas.

VALDYMO PLOTAS
Valdymo plokštę sudaro:
• Jungiklis su atleidimo spirale.
• Šiluminė apsauga.
• Lazerinis instrumentas maksimaliam pjovimo tikslumui.

Vežimėlis
Vežimėlis variklių grupė slysta su 8 rutuliniais guoliais ant besikeičiančių plieninių vikšrų. GALVA
Pjovimo galvutė pasukama horizontaliai ir gali būti užfiksuota numatytame aukštyje. Sukuria bet kokias formas.

SANDĖLIAVIMAS
Sukurtas taip, kad būtų sumažintas iki minimumo apkrovimas Vežimėlio metu ir, svarbiausia, sandėliavimo erdvė.

Tilto konstrukcija
Bėgis yra ekstruzijos būdu iš aliuminio, pasižymintis dideliu atsparumu sukimo įtempiams. Jame yra keičiami nerūdijančio plieno guoliai-vikšrai. Absoliutus pjovimo tikslumas.
VALDYMO PLOKŠTE
Valdymo plokštę sudaro:
• Jungiklis su atleidimo spirale.
• Šiluminė apsauga.
• Lazerinis instrumentas maksimaliam pjovimo tikslumui.
Vežimėlis
Vežimėlis variklių grupė slysta su 8 rutuliniais guoliais ant keičiamos vėžės.
Nerūdijančio plieno pjovimas. horizontaliai pasukamas ir gali būti užfiksuotas numatytame aukštyje. Sukuria bet kokias formas.
SAUGOJIMAS
Sukurtas taip, kad būtų sumažintas iki minimumo apkrovimas Vežimėlio metu ir, svarbiausia, sandėliavimo vieta.

Šoninio stalas matmenys: 1354×523 mm

Staklių matmenys: 1755 x 675 x A 1300mm
Svoris: 55 kg
Dydžio plytelės įstrižai pjovimui: 820X820 mm (920×920 mm su A. max 42 mm)
imos1 ilgis1:pjovusimos1 ilgis1: (1300 mm su H. max 42 mm)
Maksimalus pjovimo storis: 65 mm
Maksimalus pjovimo gylis 45° (linksmas) pjūviui: 53 mm
Maksimalus pjovimo gylis su 2 perėjimais: 2800rpm
Variklio galia: 1,8Hp / 1,4Kw
Terminė apsauga: 170°C
Variklio tipas: Vienfazis 230V~50Hz
Įrankio skylė: Øalso5,4 mm Ø15.8mm)
Deimantinio disko skersmuo: Ø250 mm
Vandens siurblys: S1/4
Vandens talpos tūris: Min. 22 / Maks. 28 litrai
Šoninių plytelių atrama: Pasirenkama
Ilga anga šoninių plytelių atramai: Pasirinktinai
Plytelių fiksavimo sistema: Neprivaloma
Pjovimo eigos sistema: Standartinė
Pailginimas Šoninis stalas:Pasirenkamas
Ratukai: Standartinis
Atrama: Standartinis
Lazerinis instrumentas: Standartinis
